Getriebe Identifikation

Getriebe-Identifikation US-Automatik

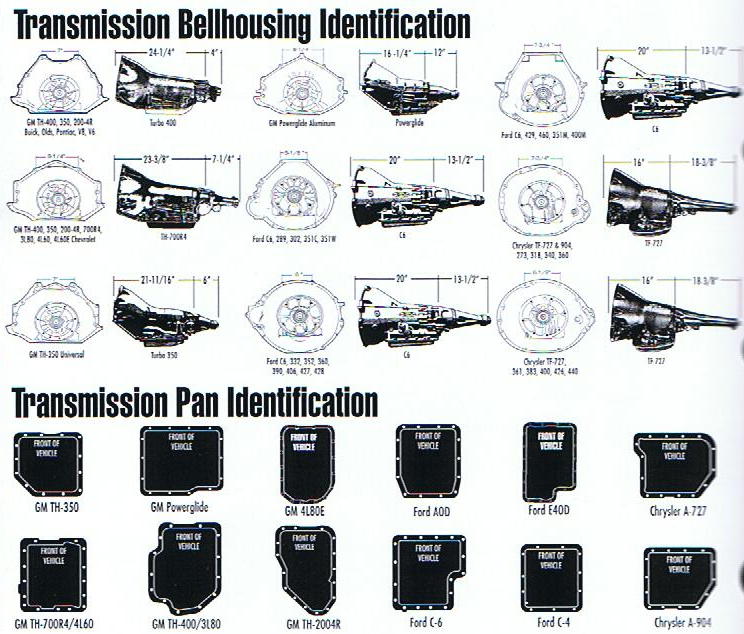

Eine Getriebe-Identifikation US-Automatik für die verschiedenen USA Getriebegehäuse und Ölwannenformen. Anhand dieser Grafik können die meisten US-Getriebe eindeutig identifiziert werden.

Getriebe Identifikation

Gear Ratios of Popular GM Transmissions

Trans 1st Gear 2nd Gear 3rd Gear 4th Gear Reverse
Powerglide 1.76/1.82 1.00 1.76/1.82
TH350 2.52 1.52 1.00 1.94
TH400 2.48 1.48 1.00 2.07
TH200-4R 2.74 1.57 1.00 0.67 2.06
TH700-R4 3.06 1.62 1.00 0.70 2.29
4L80E 2.43 1.49 1.00 0.75 2.07

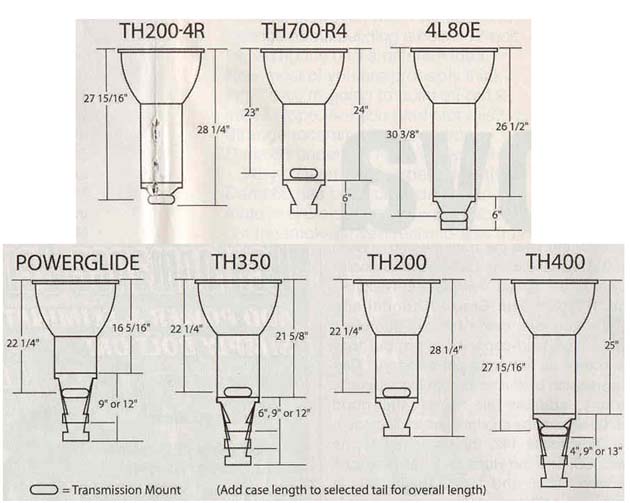

Getriebe-Idenfikation
Getriebe-Idenfikation
Ölwannen Idenfikation
Ölwannen Idenfikation

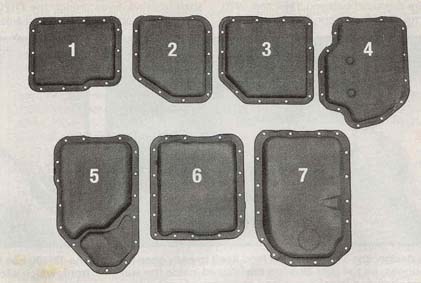

Getriebe-Identifikation US-Automatik mit den Schrauben der Ölwanne

1Aluminum Powerglide14 bolts
2TH200 Metric11 bolts
3TH35013 bolts
4TH40013 bolts
5TH200-4R16 bolts
6TH700-R4, 4L60, 4L60E16 bolts
74L80E17 bolts

Wo finde ich die Seriennummer?

Seriennummer am Gehäuse (vor 1991)
Seriennummer am Gehäuse (vor 1991)
GM Seriennummer am Gehäuse (neuere Modelle)
GM Seriennummer am Gehäuse (neuere Modelle)
4L60E mit 2tlg Gehäuse
4L60E mit 2tlg Gehäuse

2 Kommentare zu „Getriebe-Identifikation US-Automatik“

  1. Hallo, könnten sie mir eventuell behilflich sein bei der Identifikation von meinem TH700R4 Getriebe? Auf der Beifahrerseite steht am Getriebe folgende Bezeichnung: 4T8340B auf der Fahrerseite ist eine Runder Stempel drauf das aussieht wie ein Datum: 11 28 83…nach meiner Auffassung müsste theoretisch das Gehäuse im November 83 gegossen worden sein und das Getriebe dann 84 montiert worden sein, oder? Komisch nur das ich ein Auxilery Valve verbaut habe…kann man sowas wirklich nachrüsten oder ist es doch ein Bj.94? Das Getriebe funktioniert übrigens wieder, es war tatsächlich das TV Valve um 180 Grad falsch eingebaut…unglaublich aber wahr!

    1. Hallo, ja die Identifikation kann ich bestätigen. Es wurde 1984 gebaut.
      Die Auxilery Valvebodys können und werden gern nachgerüstet wenn Motoren extreme Nockenwellen bekommen und der Leerlauf dadurch nicht auf dem original Wert bleiben kann.
      Ich empfehle selbst in manchen Fällen den Wechsel auf Constand-Pressure Valvebodys damit die TV Kabelproblematik entschärft wird.
      Bitte achte auf die korrekte Einstellung des Kabels und vor allem auf die Sysmetrie zur Drosselklappe.
      Mit dem Auxilery Body reagieren die Getriebe noch sensibler auf den falschen Systemdruck als ohne.

      Radius sollte 1.109 +-.016 von der Rotationsachse der Drosselklappe liegen.
      Zwischen Leerlauf(warm) und Vollgas sollten 78 Grad liegen.
